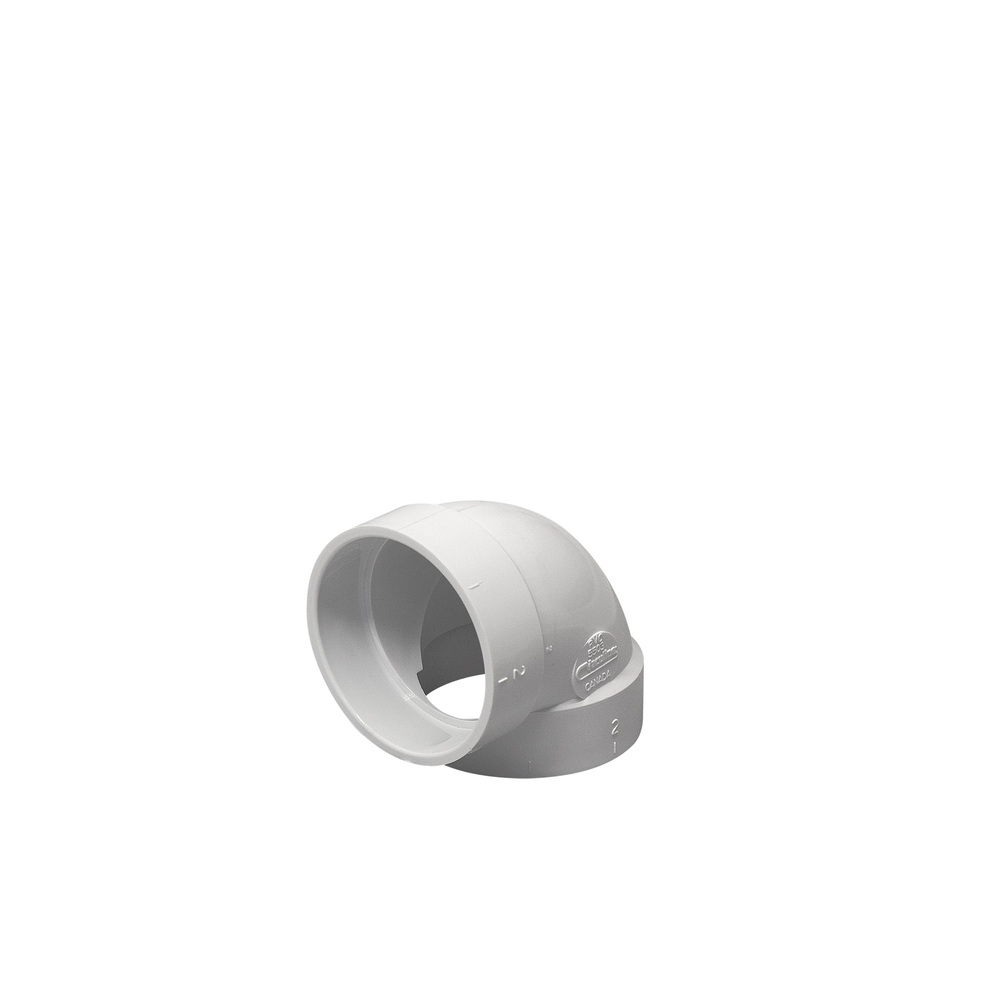

Spezialbogen 90° extrakurz
Wichtig! Dieser asymmetrische Spezialbogen ist ausschließlich unmittelbar bei Saugdosenanschluss zu verwenden!
Art.-Nr.: 1392-0
Beschreibung
Spezielle Anwendung!
Wenn eine verkürzte Einbautiefe erforderlich ist. Verwendung in Kombination mit dem Spezialbogen 45° (1346-0) anstelle des Anschlussbogen 90° kurz (1390-0).
Wichtig! Dieser 90° asymmetrische Spezialbogen ist ausschließlich unmittelbar am Saugdosenanschluss zu verwenden!
- Ø51mm
- zweiseitige Anschlussmuffe i/i
- asymmetrisch – auf einer Seite kürzer (rückversetzt)!
Abb. 1 und 2 (Einbautiefe 10 mm verkürzt)
Durch den um 45° gedreht montierten Spezialbogen 90° extrakurz (1392-0, A ) und den Spezialbogen 45° (1346-0, B ) ist trotz des Befestigungsdoms (C = Schraubenführung) eine verkürzte Einbautiefe möglich.
Den Spezialbogen 90° extrakurz (1392-0) mit der kürzeren, rückversetzten Seite an der Montageplatte montieren!
Abb. 3 (Standard Einbautiefe zum Vergleich)
Standardinstallation mit dem Anschlussbogen 90° kurz (1390-0 = Sicherheitsknie, D )
Hinweis!
Auch zum Anschluss der Kehrdose „VP“, wenn wenig Sockelhöhe zur Verfügung steht.
